Все началось с того, что я просто захотел научиться играть на бас-гитаре свои любимые песни. Начал я свой путь басиста, как и многие, с 4-струнной гитары с пассивной электроникой. Всё было понятно: два датчика, три потенциометра — громкость и тембр.
Но со временем четырёх струн стало не хватать. Современные направления музыки требуют более тяжелого и низкого звучания. Я видел несколько выходов из ситуации: понизить строй бас-гитары, установить на гитару комплект струн для 5-струнного баса без первой струны или раскошелиться и наконец купить 5-струнный бас, который бы в идеале закрывал все потребности.
Первый вариант оказался неподходящим, потому что слабое натяжение струн приводит к лязганью о лады. Второй вариант расширил бы музыкальный диапазон в область низких частот, но в то же время ограничил бы верхний диапазон. Выбор пал на последний вариант. К тому же, меня не устраивала громкость моей пассивной гитары — хотелось большего. Многочисленные обзоры гитар с активной электроникой сулили волшебство: мощный, яркий, собранный звук, который должен был раз и навсегда решить проблему.

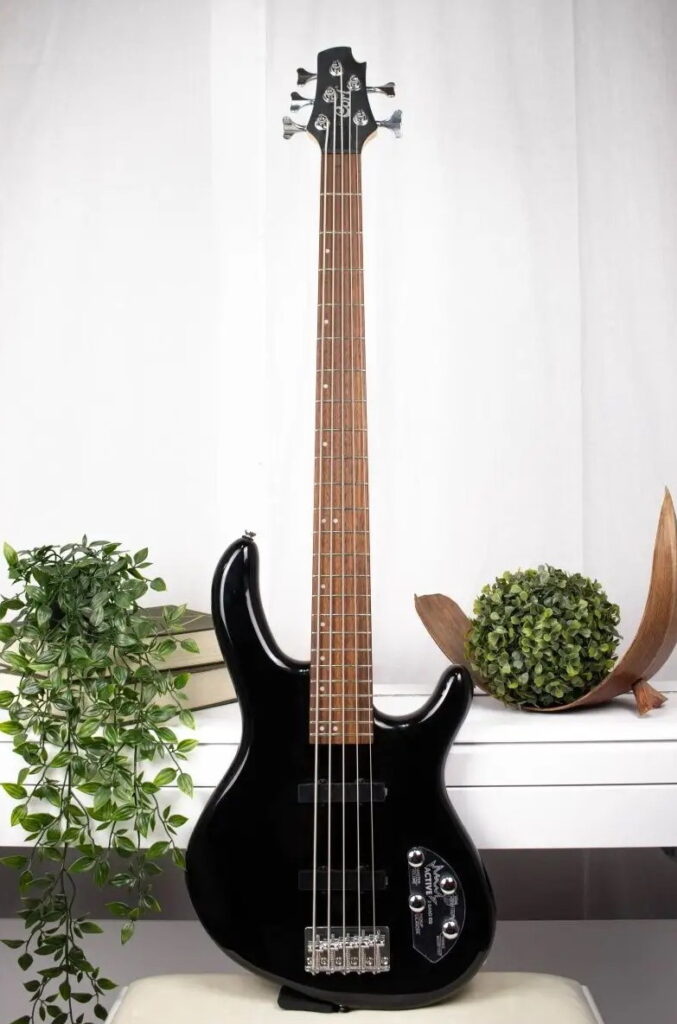

Мой выбор пал на 5-струнный Cort Action Bass V Plus. По соотношению цены и качества отзывы были одними из лучших. Гитара приехала, и первое впечатление от неё было отличным: солидный вид, удобный гриф, всё собрано аккуратно.
Но когда я подключил её к усилителю в предвкушении того самого «вау-эффекта»… его не случилось. Да, звук был другим — более собранным, но до заявленной мощи и яркости не дотягивал. Он был каким-то… скромным. Я проверял и батарейку, и кабель, и усилитель — всё было исправно. Оказалось, что активная электроника — это не всегда про «усиление», иногда она в первую очередь про «контроль». И её заводские настройки далеки от максимальной отдачи.
Этот диссонанс между ожиданием и реальностью и породил чисто техническое любопытство. Мне стало интересно: а что же именно скрывается внутри? Почему она звучит именно так, а не иначе? Что представляет собой эта самая активная схема? Первым делом я отправился на просторы интернета в поисках принципиальной схемы. К моему удивлению, найти её не удалось. Всё, что я обнаружил — это общая схема подключения, показывающая, как звукосниматели, потенциометры и разъём связаны с платой предусилителя.

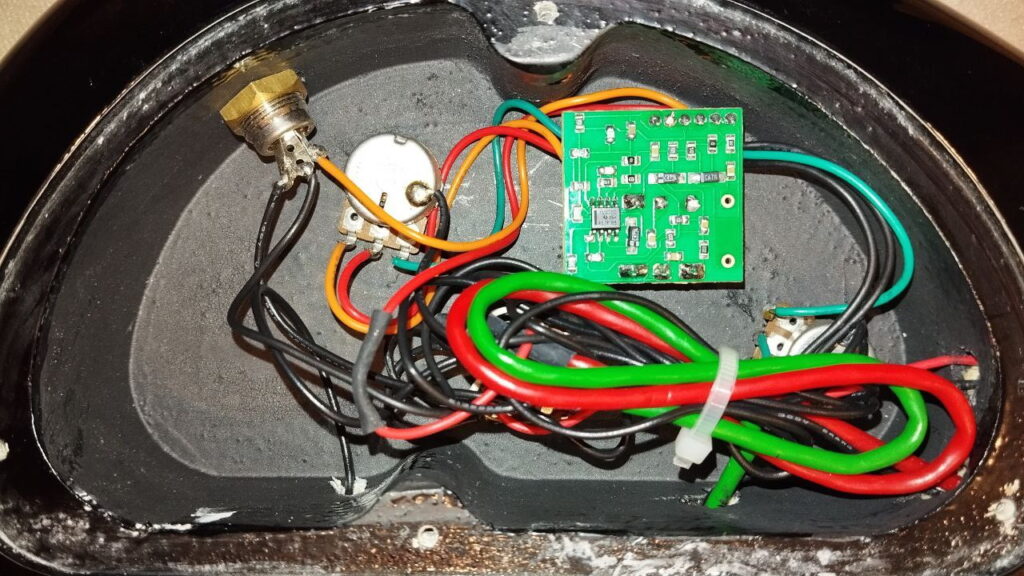

Этого было явно недостаточно, чтобы понять, как именно плата формирует звук и где кроется потенциал для её улучшения. Поэтому я вооружился паяльником и мультиметром, чтобы разобраться в этом самостоятельно. Когда я вскрыл гитару, взгляду открылась плата в её первозданном, «заводском» виде. Следы не отмытого флюса сразу бросились в глаза, что навело на мысли о качестве сборки.

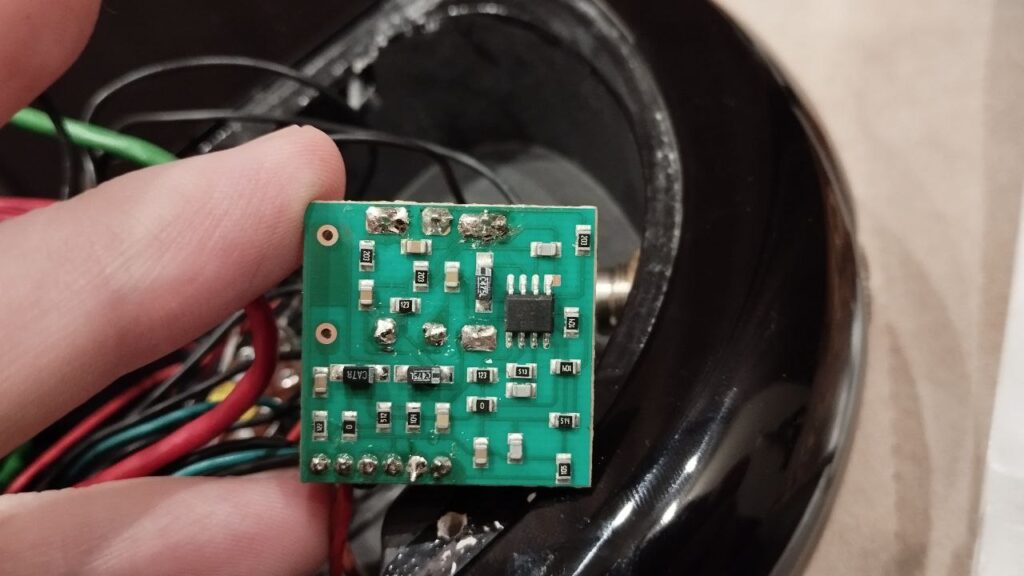

Сразу я решил привести плату в порядок и отмыть остатки флюса. Заодно, чтобы исключить проблему некачественного или неисправного операционного усилителя, я заменил штатный JRC062 на более популярный среди гитаристов TL072. Насколько это улучшило звук — вопрос отдельный и субъективный, но чисто эстетически плата стала выглядеть куда аккуратнее.

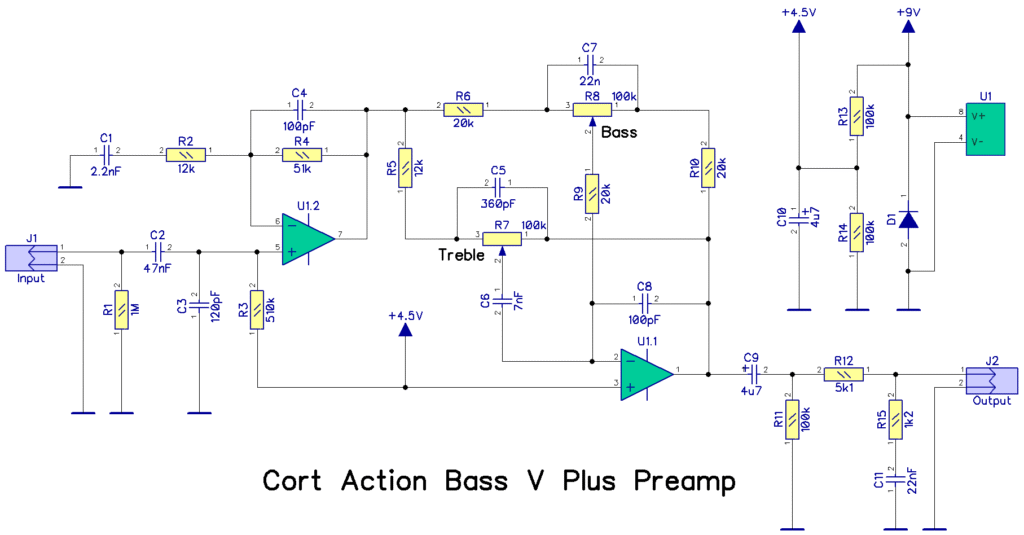

После этого я приступил к главному — перерисовал полную принципиальную схему предусилителя. Теперь я хочу поделиться ей с вами. Возможно, она сэкономит кому-то много часов времени или станет отправной точкой для собственных модификаций и экспериментов со звуком.
Компоненты:
R1 – 1M
R2 – 12 k
R3 – 510 k
R4 – 51 k
R5 – 12 k
R6 – 20 k
R7 – 100 k
R8 – 100 k
R9 – 20 k
R10 – 20 k
R11 – 100 k
R12 – 5.1k
R13 – 100 k
R14 – 100k
R15 – 1.2 k
C1 – 2.2 nF
C2 – 47 nF
C3 – 120 pF
C4 – 100 pF
C5 – 6.8 nF
С6 – 360 pF
C7 – 22 nF
C8 – 100 pF
C9 – 4.7 uF
C10 – 4.7 uF
C11 – 22nF
D1 – CA7R (маркировка)
U1 – JRC062

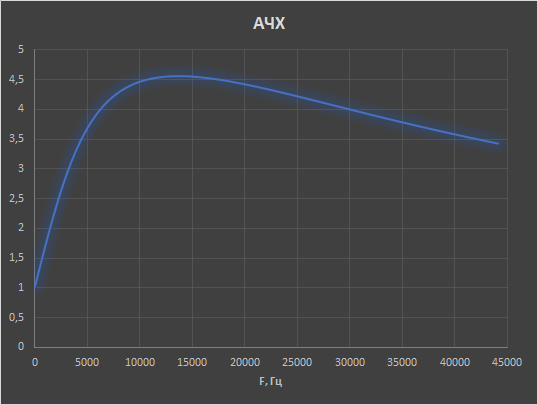

В схеме используется однополярное питание от 9В батарейки. Для корректной работы операционных усилителей необходимо двуполярное питание, поэтому здесь применён классический приём: с помощью резистивного делителя на двух резисторах R13, R14 создано искусственное напряжение смещения, равное половине напряжения питания (около 4.5V). Этот виртуальный ноль используется как опорная точка для сигнала. Входной каскад представляет собой неинвертирующий усилитель с корректировкой АЧХ. Элементы R2C1 задают нижнюю частоту среза примерно равную 6кГц. Верхняя частота среза определяется элементами R4C4 и находится в районе 31 кГц.
Такое техническое решение принято скорее всего для того, чтобы скорректировать АЧХ звукоснимателей Cort Powersound JJ Style и подавить резонансную частоту, которая находится в диапазоне 4-7 кГц, а также ограничить большую амплитуду НЧ-сигнала на входе следующего каскада, являющегося регулятором тембра и усилителем одновременно. Сигнал поступает на вход первого каскада через разделительный конденсатор C2. Входное сопротивление каскада задается резистором R1. Через резистор R3 подается постоянное смещение +4.5В на неинвертирующий вход ОУ. Конденсатор C3 фильтрует ВЧ-помехи на входе усилителя.
Обработанный сигнал с выхода первого операционного усилителя поступает на темброблок. В модели Cort Action Bass V Plus используется двухполосный симметричный активный регулятор тембра (Bass, Treble), собранный на втором операционном усилителе. В отличие от пассивных систем, где мы лишь «убавляем» частоты, активный темброблок позволяет как ослаблять, так и усиливать определенные диапазоны.
Нетрудно увидеть, что ОУ здесь охвачен цепями ООС, представляющими собой частотнозависимые делители напряжения нижних (R6, R8, R9, R10, C7) и верхних (R5, R7, C5, C6) частот. Конденсатор C8 емкостью 100 пФ ограничивает верхнюю частоту усиления каскада, предотвращая его самовозбуждение на ультразвуковых частотах.
НЧ сигнал с делителя R6, R8, R10 через резистор R9 поступает на вход ОУ. В среднем положении движка резистора R8 (Bass) коэффициент передачи равен 1. В крайних положения коэффициент передачи возрастает или уменьшается. C увеличением частоты емкостное сопротивление С7 уменьшается и шунтирует резистор R8, поэтому на средних частотах коэффициент передачи не зависит от положения движка резистора R8. При дальнейшем увеличении частоты емкостное сопротивление конденсатора С6 становится значительно меньше сопротивления переменного резистора R7 (Treble), и на вход ОУ начинает поступать сигнал с движка R7. При крайних положениях движка резистора R7 усиление на высокой частоте соответственно уменьшается или увеличивается.
Выходной сигнал со второго каскада предусилителя через разделительный конденсатор нагружен на резистор R11. Далее через часто-зависимый аттенюатор на R12, R15, C11 он поступает на выход. Аттенюатор выполняет двойную функцию: ослабление общего уровня сигнала и формирование спада АЧХ выше частоты 1.1 кГц. Скорее всего такое решение принято инженерами Cort для получения на выходе боле «теплого» сигнала, сопоставимого по уровню с сигналом гитары с пассивной электроникой.
