Определение цоколевки и типа транзистора

Иногда возникает необходимость определить тип транзистора (p-n-p или n-p-n), выводы эмиттера, коллектора и базы (при стертой маркировке, для импортных транзисторов и т.д). Это можно сделать с помощью омметра.

В качестве испытуемого возмем транзистор КТ 3107 рис. 1.



Рис.1

Сначала определяем вывод базы по прямым и обратным сопротивлениям переходов эмиттера и коллектора. Поскольку вывод базы как правило расположен либо посередине, либо справа, то начнем с этих выводов. Подсоеденим красный и черный щуп таким образом рис. 2.



Рис. 2

Индикатор показывает  бесконечно большое сопротивление т.е "1" рис. 3.



Рис. 3

Перепробовав всевозможные комбинации получили что база у нас посередине т.к на индикаторе 725 Ом рис. 4-5.



Рис. 4



Рис. 5

Поскольку к выводу базы подсоеденен черный щуп, то тип транзистора p-n-p. Теперь подсоеденим щупы вот так: рис. 6.



Рис. 6

Индикатор показывает сопротивление 728 Ом рис. 7.



Рис. 7

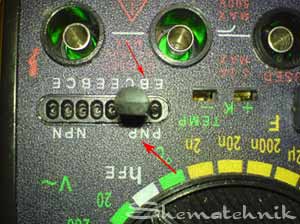

Так как у перехода эмиттера прямое сопротивление больше чем у перехода коллектора (728 > 725 в нашем случае) то вывод коллектора слева, а эммитера справа. Для достоверности проверим его на спец. разъеме для определения коэффициента передачи. Индикатор показавает 94 рис. 8  значит выводы мы определили правильно рис. 9.



Рис. 8



Рис. 9

Схематически это можно изобразить вот так: рис. 10 .



Рис. 10
