Урок 4. Установка Proteus

• Урок 3. Установка MPLAB и PICC

В сегодняшнем уроке рассмотрим установку САПР (системы автоматизированного проектирования) электронных схем Proteusкомпании Labcenter Electronics. Она нам понадобится для моделирования работы схем на микроконтроллерах. Т.е. в ней мы будем выбирать микроконтроллер, подключать к нему необходимые элементы и записывать в него созданные нами программы. Далее краткое описание возможностей САПР.

Нет желания писать прошивку для микроконтроллера? А может нет времени на изучение основ программирования микроконтроллера?  А может нужно срочно выполнять дипломную работу, в которую входит написание программы для микроконтроллера? Какими бы не были причины, мы можем помочь Вам запрограммировать Ваше устройство. Если Вам нужна наша помощь, сделайте заказ, заполнив форму.

Пакет представляет собой систему схемотехнического моделирования, базирующуюся на основе моделей электронных компонентов принятых в PSpice. Отличительной чертой пакета PROTEUS VSM является возможность моделирования работы программируемых устройств: микроконтроллеров, микропроцессоров, DSP и проч. Библиотека компонентов содержит справочные данные. Дополнительно в пакет PROTEUS VSM входит система проектирования печатных плат. Пакет Proteus состоит из двух частей, двух подпрограмм: ISIS — программа синтеза и моделирования непосредственно электронных схем и ARES — программа разработки печатных плат. Вместе с программой устанавливается набор демонстрационных проектов для ознакомления.

Примечательной особенностью является то, что в ARES можно увидеть 3D-модель печатной платы, что позволяет разработчику оценить своё устройство ещё на стадии разработки.

Для моделирования работы микроконтроллеров будем использовать программу ISIS.

Для начала нам необходимо скачать Proteus Professional 7.10. Пакет программ Proteus является коммерческим. Бесплатная ознакомительная версия характеризуется полной функциональностью, но не имеет возможности сохранения файлов. Однако, путешествуя по просторам Интернета, я нашел для вас архив, содержащий ProteusProfessional 7.10 и Crack, позволяющий снять это ограничение.

Скачать его можно по этой ссылке: Proteus Professional 7.10 + Crack

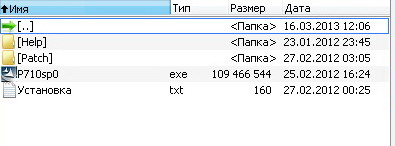

Теперь, когда Вы скачали архив, распакуйте его. У Вас должно получиться две папки «Help» и «Patch», текстовый файл «Установка» и установочный файл «p710sp0.exe», который необходимо запустить.

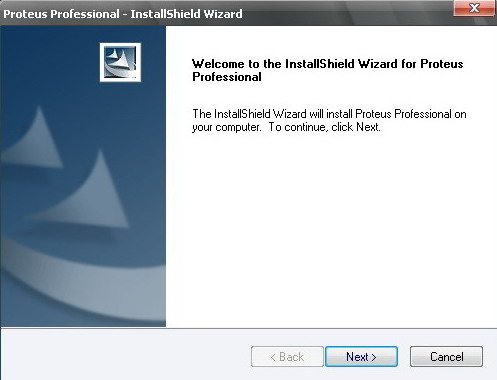

После запуска установочного файла появится следующее окно:

Нажмите кнопку Next

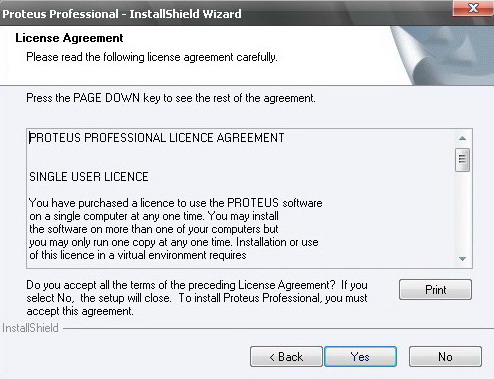

Дальше Вам предлагается ознакомиться с условиями лицензии.

Для продолжения установки необходимо с ними согласиться, нажав кнопку Yes.

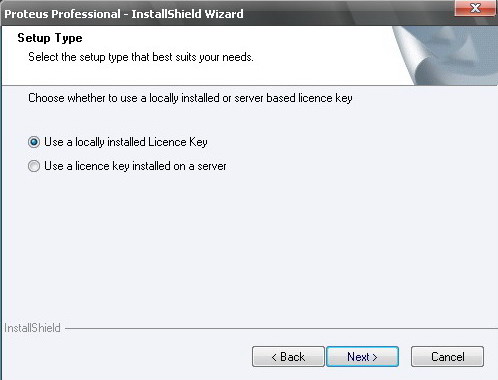

Дальше Вам нужно указать, где хранится лицензионный ключ к данному пакету программ.

Здесь нужно установить отметку на «Use a locally installed Licence Key» для использования ключа, который хранится в папке Patch. Нажимаем Next.

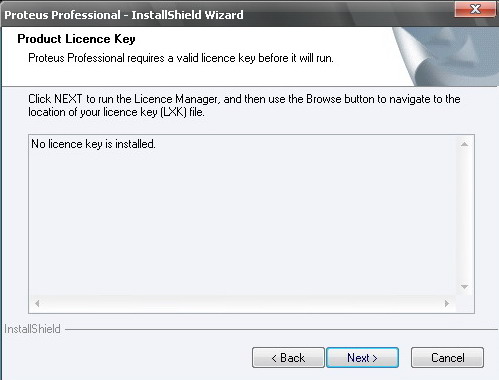

Далее появится сообщение о том, что не установлен лицензионный ключ.

Нажимаем Next.

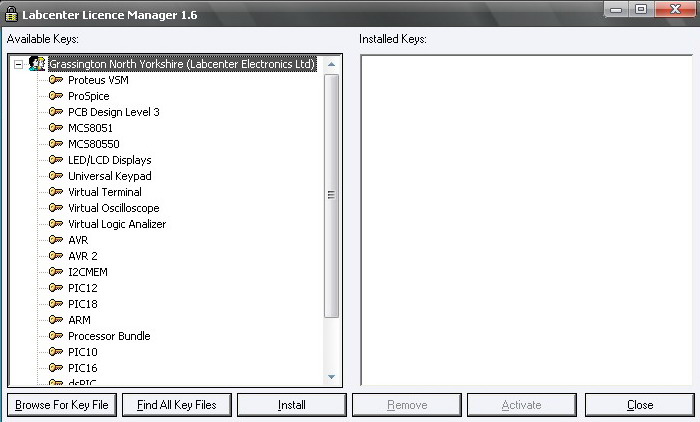

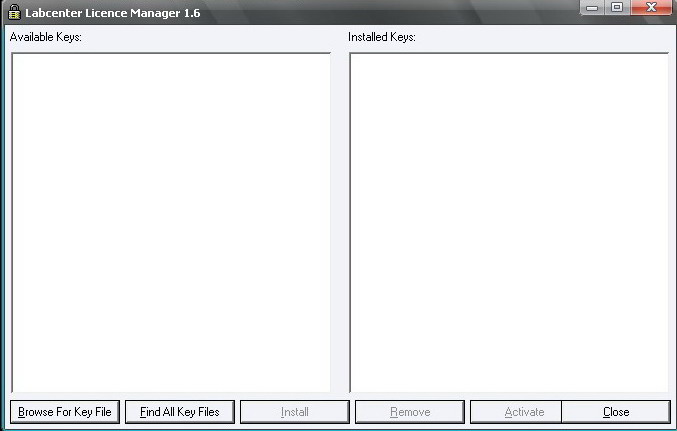

Появится окно Labcenter Licence Manager, в котором Вы сможете добавить имеющийся у Вас лицензионный ключ.

Нажимаем кнопку Browse For Key File.

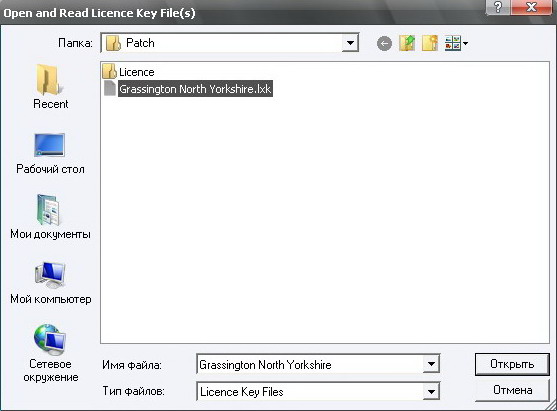

В появившемся диалоговом окне в папке Patch находим файл Grassington North Yorkshire.lxk – ключ и открываем его.

В левом окошке Available Keys появится информация о используемом ключе.

Нажимаем курсором на Grassington North Yorkshire (Labcenter Electronics Ltd) для того, чтобы активировалась кнопка Install. Нажимаем кнопку Install.

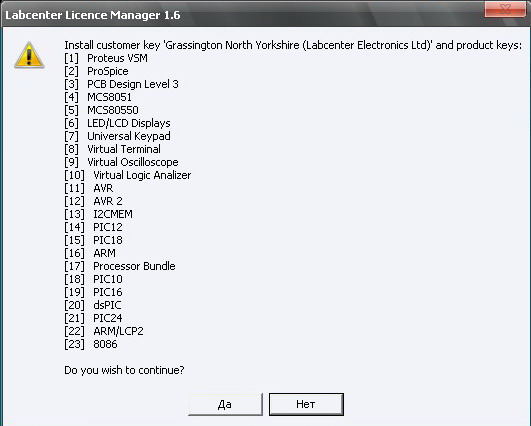

Дальше у Вас появится окно, в котором у Вас спрашивается: действительно ли Вы хотите установить этот ключ.

Нажимаем Да.

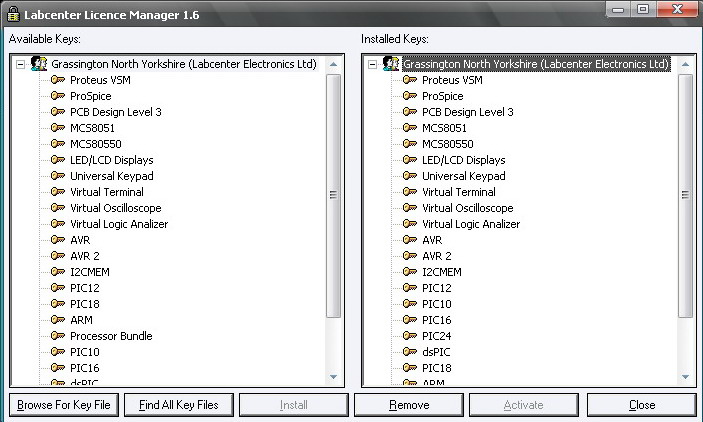

После этого в правом окошке Installed Keys появится такой же список, как и в левом окошке Available Keys.

Нажимаем кнопку Close.

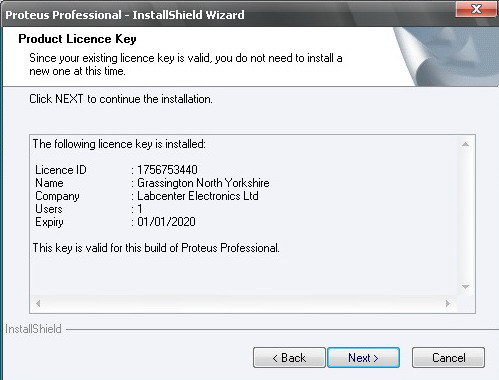

Дальше в установочном окне мы должны увидеть информацию об установленном ключе.

Нажимаем кнопку Next.

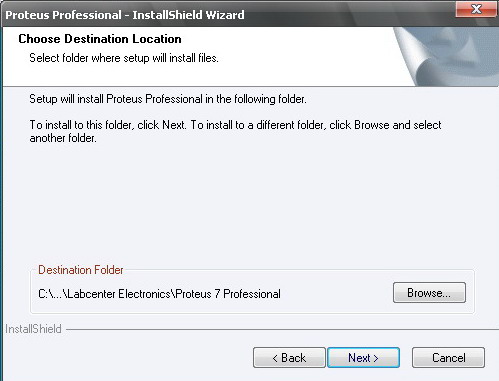

Следующим шагом является выбор пути установки программы.

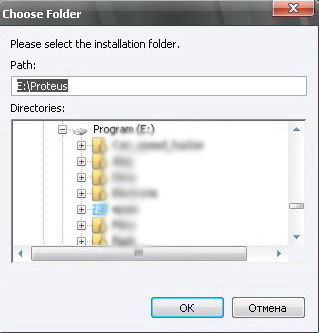

По умолчанию программа устанавливается в папку C:\Program Files\Labcenter Electronics\Proteus 7 Professional. Но Вы можете выбрать другое место установки. Например, установим ее на диск Е. Для этого нажимаем кнопку Browse. В диалоговом окне указываем место установки.

В данном случае – это папка Proteusна диске E. Нажимаем ОК.

Все, мы выбрали путь установки.

Нажимаем кнопку Next.

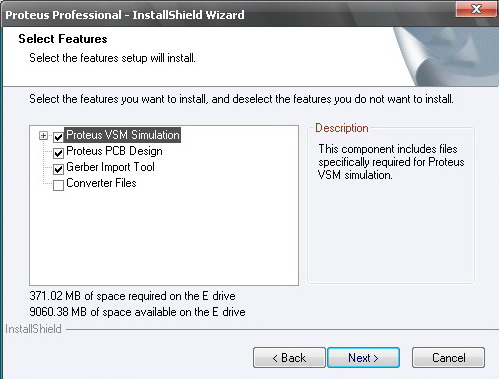

В следующем окне предлагается выбрать какие инструменты необходимо установить. По умолчанию выбраны все инструменты, кроме Converter Files. Он нам не понадобится в наших уроках, поэтому можно оставить выбор по умолчанию. В дальнейшем, при необходимости, Вы сможете установить Converter Files. Кроме этого, чуть ниже, Вы сможете увидеть сколько места на диске используется для установки пакета Proteus (371.02 MB of space required on the E drive) и сколько имеется свободного места на данном диске (9060.38 MB of space available on the E drive).

Нажимаем кнопку Next.

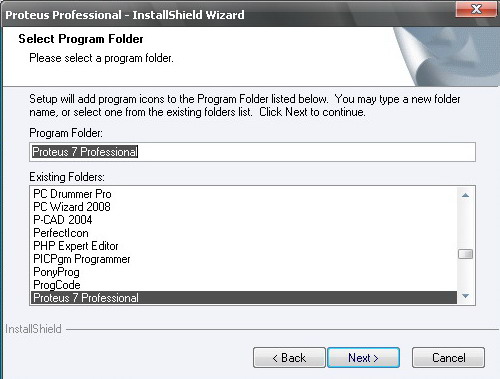

Дальше Вам предлагается выбрать название папки для Proteusв разделе Программы меню Пуск. Предлагаю уставить название по умолчанию, чтобы в дальнейшем не возникало путаницы.

Нажимаем Next.

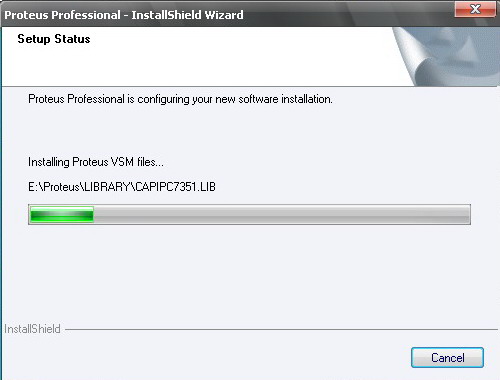

Идет процесс установки программы.

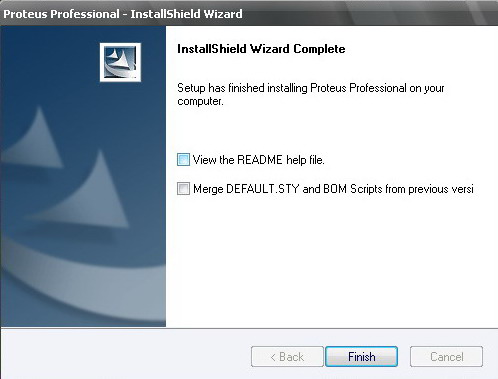

Когда установка закончится, появится окно

Нажимаем кнопку Finish.

На этом установка пакета программ Proteus 7 Professional завершена.

Теперь перейдем к активации программы.

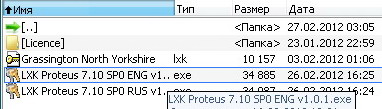

Заходим в папку Patchи запускаем в ней программу LXK Proteus 7.10 SP0 ENG v1...exe.

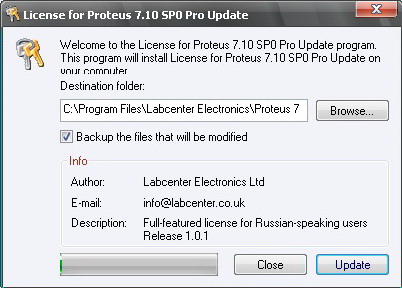

Появится такое окно

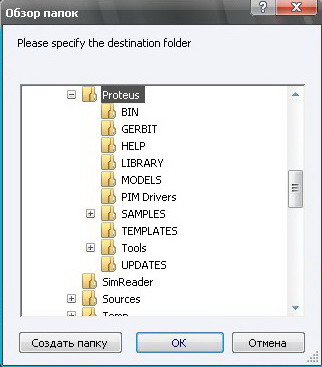

Нажимаем кнопку Browse, чтобы указать путь, куда установлен Proteus.

Жмем ОК.

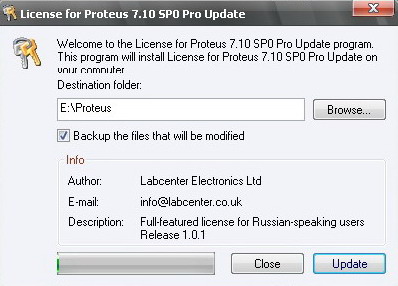

В поле Destination Folder появится новый путь к программе.

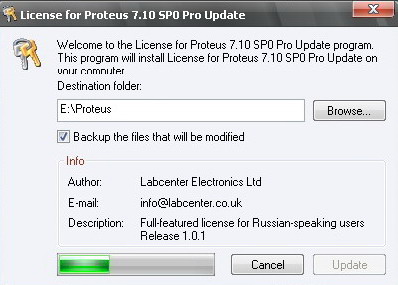

Нажимаем кнопку Update. Идет процесс «обновления».

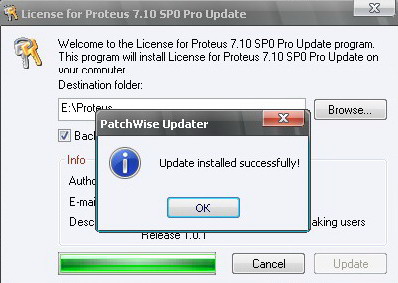

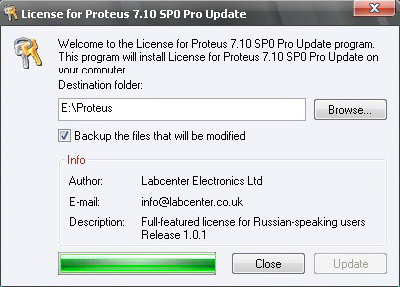

Дальше должно появиться сообщение об успешном завершении обновления.

Нажимаем ОК.

Нажимаем Close.

Все, на этом установка полностью завершается.

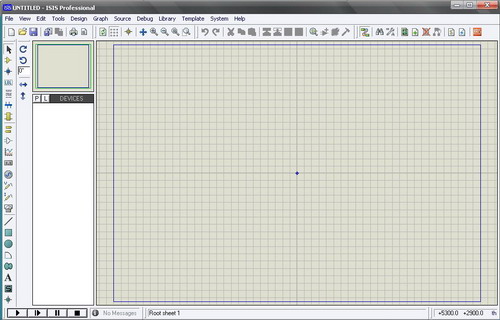

Теперь Вы можете запустить программу ISIS (Пуск – Программы – Proteus 7 Professional– ISIS 7 Professional. Вы должны увидеть что-то похожее, как на рисунке.

На этом наш урок заканчивается. На следующем уроке мы создадим нашу первую программу для микроконтроллера PIC12F675, управляющую портами ввода/вывода, и «заставим» мигать два светодиода.
