Усилитель мощности на TDA1558Q
Так как компьютерные колонки стоят дорого, а даже самые дешевые звучат очень плохо, передо мною встал вопрос о том, как собрать свой усилитель мощности. У меня уже есть колонки "Диалог", но их звучание далеко не из лучших. Во-первых, усилитель собран на микросхеме TDA2822M(если не ошибаюсь). Мощность усилителя на этой микросхеме - 0,65 Вт. Во-вторых, динамики в этих колонках высокочастотные(о каких басах можно здесь говорить?), да еще впридачу написали на них по 3 Вт. В-третьих, на "большой" громкости появляются очень сильные искажения и трансформатор не выдерживает нагрузки. И все это впридачу сопровождается сильным нагреванием микросхемы.
Узнав сполна прелесть таких колонок, я решил собрать усилитель мощности на какой-нибудь более мощной микросхеме и подключить к уже имевшимся 6АС-322(школьная акустика). Свой выбор остановил на микросхеме TDA1558Q, т.к. усилитель на ней содержит минимальное количество деталей(4 конденсатора по 2-х канальной схеме - 3 по 0,1мкФ и 2200мкФ), микросхему можно подключать в четерехканальном режиме (4 канала по 11 Вт), стоимость ее - около 3$, что намного дешевле колонок.
Основные характеристики Напряжение питания 10-18 В Полоса частот 20-20000 кГц Входное наряжение 0,05 В Сопротивление нагрузки 4 Ом Выходная мощность 2x22 Вт Коэффициент гармоник 0,1 %
Ниже даны схемы двухканального и четырехканального включения микросхемы.
2-х канальное включение

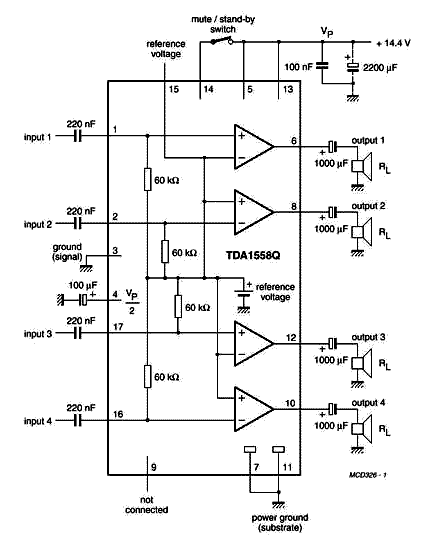

4-х канальное включение
Лично мне понравилось звучание этого усилителя. Собирал его навесным методом. Микросхема очень сильно не нагревается. Для тех, кто заинтересовался данным усилком привожу ниже рисунок печатной платы. Этот рисунок я скачал на каком-то сайте, к сожалению не помню на каком. Если Вы придумаете лучше, можете прислать мне на мыло. Я размещу его здесь.
Полную документацию на TDA1558Q можно скачать здесь tda1558q.pdf
Плату можно скачать здесь.Выглядит она так:
А вот внешний вид платы:
Обсудить этот усилитель на форуме.
© Осипов Андрей
- Войдите или зарегистрируйтесь, чтобы отправлять комментарии
Комментарии
ГРОМКОСТЬ
А КАК ПОСТУПИЛ С РЕГУЛИРОВКОЙ ГРОМКОСТИ???
Громкость
Поставил переменник на входе
у
а на 1000мф можно поставить?
а что будет если регулятор
а что будет если регулятор громкости поставить перед колонками?
Регулятор громкости
Так никто не делает
. Сопротивление колонок очень низкое. Я не пробовал, но думаю что не будет регулироваться громкость. А точнее будет, но почти в крайнем положении потенциометра, плавности не будет.
поставил переменный резистор
поставил переменный резистор на 50кОм, а перед ним еще и резистор на 680кОм (задействовал только один канал, а если использовать 2 канала, то по 680к на каждый), и стало регулироваться плавно. Думаю, что если поставить на 750к, то будет еще плавнее ))
можно ли запитать
можно ли запитать нестабилизированным напряжением?
Судя по рабочему диапазону
Судя по рабочему диапазону питания усилителя 10-18 В можно
вольтаж канденсаторов
А какой вольтаж у канденсаторов?
По питанию 25 В. По выходам,
По питанию 25 В. По выходам, думаю, 16 В хватит с головой, по входу - любые.
