Как то раз перебирая свою мастерскую нашел около десятка динамиков. Пару из них оказались 6-ГДШ,а остальные 3-ГДШ. Выбрасывать жалко.Да и качественные колонки из них полюбому не сделать.Решено было запихнуть плохую конфетку в красивую обвертку.

Этап первый. В качестве исходного материала были выбраны две ДСП плиты и плита фанеры. Две 3-ГДШ и одна 6-ГДШ.
Распилив ДСП на 4 части как на рисунке 1,

Рис.1

был изготовлен корпус будушей АС.Соединение его панелей выполнено на саморезах и клее ПВА. Передние и задние стенки изготовлены из фанеры.Для их крепления к корпусу преклеены небольшие брусья рис. 2-3 .

Рис.2

Рис.3

Предварительно в передней стенке были прорезаны отверстия под динамики рис. 4.

Рис.4

Для лучшей герметичности советую положить резиновую прокладку между брусьями и панелями, а также между динамиками это заодно снизит передачу вибрации.

Этап второй. Отделка производилась самоклеящейся пленкой под красное дерево.Для придания красивого внешнего вида, да и для улучшения нч диапазона (если кто не знает то установка грилей из ткани немного улучшает воспроизведение низкочастотной состовляющей) были изготовлены грили.Делаются они довольно просто: берутся прямоугольные рейки из которых склеивается рамка , которая обтягивается тканью рис. 5.

Рис.5

Закреплять ткань можно промышленным степлером или клеем.  На краях рамки сверлятся неглубокие пазы в которые вклеиваются шпунты рис. 6.

Рис.6

В корпусе соответственно высверливаются пазы под них для установки гриля.К дну приклеиваются резиновые ножки.

Этап третий. Перепробовав всевозможные виды соединений динамиков с разными фильтрами решено было
соединить их параллельно без всяких фильтров, так как позже они стали использоваться в паре с колонками S-30. Для подключения проводов, к задней стенке были прикручены пружинные зажимы рис. 7.

Рис.7

Этап четвертый. Подключив это все к музыкальному центру и прослушав множество разных композиций выяснилось что среднебасового диапазона (от 40 до 80 Гц) и верхов явно не хватает, а кто нам их обещал? это же ГДШ у которых как правило полоса воспроизводимых частот от 80 Гц до 12 000 Гц. Не беда! с верхами у меня справляются S-30, а с низами саб на 75-ГДН. А вот середина приятно удивила: звук по сравнению с теми же S-30 и родными центровскими стал более объемным, нету той зажатости как будто звук не может выйти наружу и чего-то про себя бубнит.Стал более прозрачным и отчетливым.

В итоге получилось неплохо рис. 8-10.

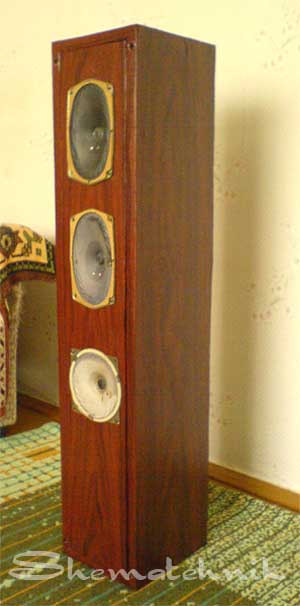

Рис.8

Рис.9

Рис.10

Особенно хорошо смотрятся и звучат в паре с S-30 рис. 11.

Рис.11

Динамики бы туда получше, вот это была бы система.
Пока думаю как их покрасить чтобы они красиво смотрелись в этом корпусе. Если будут предложения прошу на форум!
