Доработка компьютерных колонок Sven SPS-606

SvenА за чем их дорабатывать, спросите вы ? Ведь на заводе все что надо сделали! Сделали то все, но не как надо. И сейчас вы в этом убедитесь. Навернека вам знакома такая ситуация, когда при увеличении громкости звук сильно начинает искажаться и индикатор "Power" начинает в такт со звуком подмигивать. Если вы скажите что так и надо + светомузыка - красиво,значит дальше не читайте.

Это не светомузыкальная фича, а свидетельство тому что трансформатор не справляется с возложенной на него задачей: не может обеспечить необходимый ток для нагрузки.

Ладно,посмотрим что там внутри рис.2.

Рис. 2

А внутри как и предпологалась стоит слабенький трансформатор -9,7 В, 350 мА рис. 3,

Рис. 3

судя по магнитопроводу мощность у него тоже небольшая рис. 4 .

Рис. 4

Найдя подходящий по напряжению трансформатор и с током большим 700 мА (подойдет от старых приставок), заменяем его.

Рис. 5

Рис. 6



Поскольку магнитопровод нового трансформатора будет больше, то придется сверлить дополнительное отверстие под крепление.

Собираем все. Слушаем и смотрим на индикатор. Индикатор перестал мигать (Ура!), звук уже не искажается.
Но это не все. Посмотрите на изображение динамика рис. 7.

Рис. 7

Видите надпись 5W, а теперь на инструкцию рис. 8.

Рис. 8

Поначалу я подумал, что это мах мощность динамика и 2,5 Вт они намерено подвели чтобы снизить нелинейные искажения. Но подключив их к усилителю на 8 Вт выяснилось, что запас по мощности у них хоть и небольшой но есть.5 Вт они достойно держали. Интересно. Посмотрим на усилитель рис. 9.

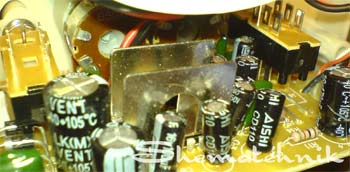

Рис. 9

Если вы еще не смеетесь значит либо вы не понимаете в чем дело, либо у вас нету чувства юмора. Поясню. То, что стоит на микросхеме (кусок П-металлической! тонкой пластины!) по сей видимости есть радиатор. И это радиатор для микросхемы которая отдает в нагрузку заявленные 2,5 Вт! Жалко забыл померить на нем температуру. Но при касании пальцами градусов > 40 по Цельсию там точно есть. Нехорошо! Поставить туда другой радиатор оказалось невозможным из-за большой плотности монтажа деталей. Да и смысл! Судя по звуку из микросхемы 5 Вт не выжать (кстати надо будет выпаять посмотреть что за такая!). И что это за регулятор "Tone" - то нч полосу завалит оставив вч, то наоборот. Не дело это. Я уже не говорю про эту 3D кнопку, обычный расширитель стереобазы, а не объемный звук как думают многие (откуда ему там взятся). Толку от нее никакого. Так что решено было полностью поставить новую усилительную плату. Но это как нибудь потом.
Идем дальше. Под руку мне теперь попались грили ( не те что из духовки, а те что на колонках).Незнаю что тут и сказать,зачем такая плотная решетка? Может это фирменный корректор АЧХ?  Жалко нет измерительного микрофона: посмотрел бы на АЧХ. Решено было немного подрезать этот  "забор"  рис.10

Рис. 10

Ну и что изменилось ? - Спросите вы.
Судя по звуку - ничего (может что-то и изменилось, но без АЧХ не могу ничего конкретного сказать). Но зато теперь душа на месте, что звук не будет сталкиваться с такими препятствиями.
Ну вот вроде и все.Подождите, не все! Посмотрите на картинку снизу рис. 11.

Рис. 11

Колонки сделаны из пресованной бумаги, а не из дерева как утверждают продавцы.
Вот теперь все. Если что,прошу на форум.

Данная статья является собственностью сайта "HamLab.net". Перепечатка запрещена!

©Савицкий А. 2007 г.

Комментарии

Странно что за 10 лет существования этой статьи никто не отписался. Познания автора в звукотехнике увы базовые, и сравнимы со школьным курсом физики, от чего заявления и выводы касательно рассматриваемой АС вызывают ироничную улыбку. А теперь по порядку:

1. Замена трансформатора действительно стоящая переделка, т.к. питания усилителю на пиковых нагрузках действительно не хватает. Только о мощности трансформатора надо судить не по размеру магнитопровода, а посчитать, исходя из указанных на нем величин (9.7 В 0.35А)

2. Динамик -прибор пассивный, и характеризуется мощностью, которую способен выдерживать длительное время. Негласное правило в построении АС гласит о том, что следует применять динамики с бОльшей пиковой мощностью, чем выдает усилитель, чтобы они выдерживали в случае клиппинга. Запас в 50% мощности в данном случае хороший тому пример. Это обычные честные среднечастотники на 5 Ват.

3. Если бы автор удосужился поинтересоваться на какой микросхеме собран усилитель, и почитал на нее даташит, то узнал бы, что радиатор не критичен, поскольку микросхема ТЕА 2025 оснащена зпщитой от перегрева, и в случае превышения порога, понижает выходную мощность, не давая таким образом себе возможности перегреться. В сочетании со слабым трансформатором, такой радиатор вполне достаточен.

4. Так же вся схема - типичная обвязка для микросхемы ТЕА 2025. По даташиту мощность на канал в стерео режиме составляет около 2.5 Вт при напряжении 10 В

5. Регулировка частот - обычный фильтр первого порядка. Он ни плох, ни хорош - какой есть.

6. Размер ячеек грилей не создает ощутимых помех для звука ввиду большой длинны звуковой волны.

7. Что касается материала корпуса, то это не пресованный картон, а МДФ - вполне стандартный материал для изготовления АС, и изготавливается он из дерева, и обладает лучшими свойствами для построения АС по сравнению с деревом, т.к. не подвержен резонансу ввиду особенностей своей структуры.

Таким образом полезного в статье - замена трансформатора - уровень познаний школьного курса физики. На будущее советую автору лучше готовиться к обзору, чтобы снова не опозориться.
